Teleslyngeforstærker - store stationære installationer op til 500m2 /18m |
NewCord Audio's forstærkerserie TFM7MF er teleslyngeforstærkere, som er
beregnet til kontinuerlig drift i store anlæg med fuld effekt efter seneste
normer (IEC 60118-4-400mA/m).
Ingen indjustering og betjening nødvendig.
Erfaringsmæssigt kan forstærkeren med en korrekt dimensioneret og lagt
teleslynge samt normale bygningsforhold (ikke jernkonstruktioner med galvanisk
forbindelse i indstøbte jernnet) dække op til 500m2 og med mindste side på
max.18m. Med jern i bygningen kan dækningen blive anderledes.
Forstærkerne er konstrueret til at "drive" et stort teleslyngenet uden at
kabelkapaciteter og andet får indflydelse på den daglige driftfunktionen.
Balanceret udgang med transformer medfører, at det er muligt at opnå en optimal
impedans- og effekttilpasning til slyngen, således at unødigt tab af effekt
undgås.
Alt er opbygget i separate moduler, som kan monteres i NewCord's grundkasser med
modulhøjden 3HE. Grundkasserne kan igen sammenstilles til blokenheder eller
indbygges i NewCord's 19" rackskabe.
Som standard er teleslyngeforstærkeren forsynet med et specielt
forforstærkermodul beregnet til teleslynge. Leveres normalt med Line indgang
alene tilkoblet. Dette modul sørger for at signalniveauet til effektforstærkeren
altid er på max. til fuld udstyring uden klipning. Sammensætningen af en
teleslyngeforstærker kan ske med funktioner/moduler efter ønske uden
brug af specialværktøj. Forstærkeren kan desuden leveres med stik efter ønske
pga opbygningen med løse modulbagplader.
Effektforstærkermodulerne er forsynet med SCART stik for sammenkobling af flere
effekt- og teleslyngeforstærkere, ind- og udgange til indgangsmoduler samt
forskellige styringsfunktioner. Normalt kobles teleslynge forforstærkerens
indgang til et linieniveau på højttaleranlægget.
Udgangsforstærkeren er opbygget med MOS-FET transistorer, hvilket betyder
særdeles gode data.
For at undgå at slyngens selvinduktion har for stor negativ virkning på den
øverste grænse-frekvens i slyngen samt at kabelsamlinger medfører for store tab
sat i relation til lave slyngeimpedanser, så er alle forstærkere hos NewCord Audio
dimensioneret efter en belastnings-impedans på 1Ω jvnf. ”Beregninger og måling
af feltstyrken for teleslyngeanlæg”, Laboratoriet for Teknisk-Audiologisk
Forskning, Stig C. Dalsgaard 1972.
NewCord Audio’s teleslyngeforstærkeres teleslyngestrøm er derfor opgivet ved
belastning på 1Ω. Desuden opgives den maximale slyngestrøm som effektivværdi
(RMS). Til beregning af felt-styrken giver disse værdier et langt mere
realistisk resultat.
På anmodning beregner NewCord Audio gerne nødvendig teleslyngelednings
dimension.
|

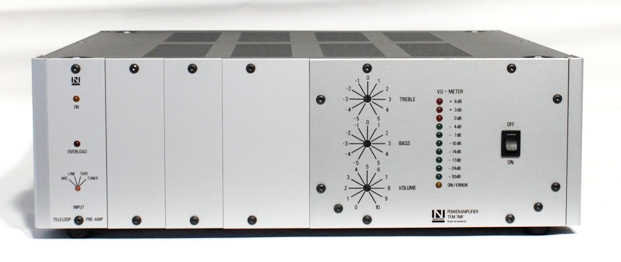

Teleslyngeforstærker
type TFM7MF/T100 |
|
Tekniske specifikationer: |
|
Effektforstærkermodul: |
|
|
UDGANGSBELASTNING:
|
≥
1
Ω |
|
SLYNGESTRØM,
max.: |
10A RMS / 14,2A peak max. ved 1Ω |
|
MONITORUDGANG: |
≥ 8 Ω |
|
FREKVENSOMRÅDE
(ref. 1 KHz): |
70 Hz – 7 kHz
-3 dB |
|
FORVRÆNGNING: |
≤ 0,1%/1 kHz/THD/nom.effekt |
|
TONEREGULERING
(ref. 1 KHz):
|
80 Hz ±9 dB, 5 kHz ±9 dB |
INDGANGE
(on/off funktion):
styrke-
og toneregulering 2.,3. og 4.
(direkte)
|
0,100 volt/20 kΩ (justerbar)
0,775 volt/2,2 kΩ |
IND-/UDGANG
(direkte):
linie ubal.
(alt. balanceret m/trf) |
0,775 volt/600Ω |
SIGNAL/STØJ:
Indgang 1. (ubalanceret)
Indgang 2.,3.,4.
(ubalanceret)
Indgang direkte |
≥ 96 dB
≥ 100 dB
≥ 100 dB (Alle
indgange belastet m/600Ω) |
|
ÅBEN/LUK
af
INDGANGE: |
≥
12 volt DC |
|
VU-METER
(område): |
÷30 dB ----> +6 dB (+6 dB ~ klipning) |
|
NETTILSLUTNING: |
230 volt, 50 – 60 Hz |
|
FORBRUG: |
120 VA |
MÅL:
. |
Bredde:
425 mm, Dybde: 375 mm
Højde: 133 mm (3HE/ rack), 142 mm
m/ben |
|
Forforstærkermodul: |
|
MIKROFON:
Passiv |
Velegnet
for Elektretkondensatormikrofon
PS i Phantom (trf) kobling
|
|
Indgang: |
1 mV/200Ω balanceret |
|
Forvrængning: |
≤ 0,1%/1 kHz/1 mV max. 0,2%/200 mV |
|
S/N: |
~ 73 dB |
|
AGC:
|
50 db max. ± 2 dB |
LINE1:
Aktiv |
Velegnet til
signal fra f.eks. linieudgang på mixerpulte og forstærkere |
|
Indgang: |
200 mV/10kΩ ubalanceret |
|
Forvrængning: |
≤ 0,1%/1 kHz/1 mV max. 0,2%/200 mV |
|
S/N:
|
~ 70 dB |
|
AGC: |
50 db max. ± 2 dB |
LINE2,
Tape:
Passiv |
Velegnet for CD afspillere
samt ubalancerede linieudgange |
|
Indgang: |
30 mV/15 kΩ max.
3,5 V ubal. |
|
Forvrængning: |
≤ 0,1%/1 kHz/30 mV max. 0,3%/3,5 V |
|
S/N: |
~ 73 dB |
|
AGC: |
41 db max. ± 2 dB |
TUNER:
Passiv |
Velegnet for FM og DAB tuner o.a. |
|
Indgang: |
70 mV/15 kΩ max.
20 V ubal. |
|
Forvrængning: |
≤ 0,15%/1 kHz/70 mV max. 0,3%/20 V |
|
S/N: |
~ 76 dB |
|
AGC: |
50 db max. ± 2 dB |
|
|
Teleslyngeforstærker type TFM7MF/T100, pris excl. moms og fragt d.kr. 3.770,-- |
